Ｓ型顕微鏡の広視野化　適用　～なるべく安く～

　前回、自宅で使用しているニコンＰＯＨの広視野化の試行の話をしました。
　➡Ｓ型顕微鏡の広視野化
　試行時は接眼レンズ(CFUW10x)をゴムで仮装着しました。この状態だと装着が不安定でレンズの中心がズレ易く、双眼で見るための調整を頻繁にしなければなりません。かつ、レンズが傾き易いので、視野内のピントムラが出やすいです。１アクションでピッタリ装着できるようにしないと使いにくいです。そこで、JIS鏡筒に装着するためのアダプターを作り、ワンタッチでピッタリ装着できるようにしようと思いました。

結果

　2023.12.4現在、まだ、右眼のみの対応です。左眼は装着にあたり視度調整ダイヤルがひっかかるので、少し工夫が必要かと思いました。時間とれた時に対応します。
右写真の青矢印で示す部分がアダプターです。興味があれば読み進めてください。

右眼

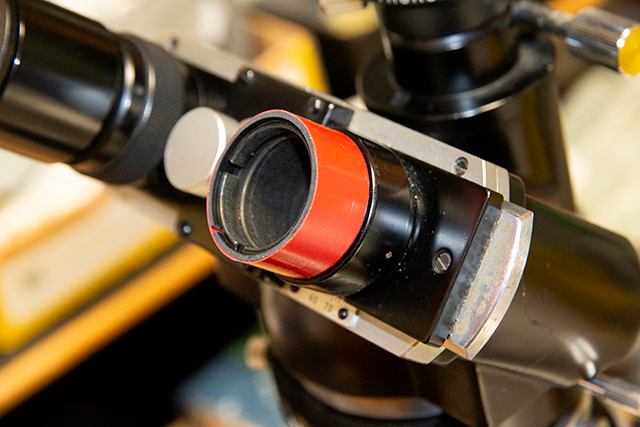

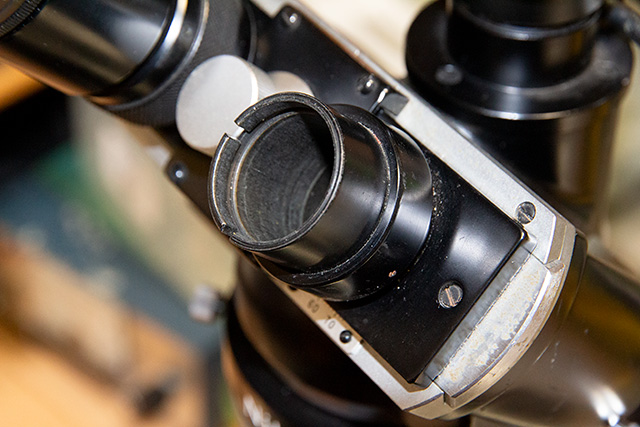

　前回に既に記載済みですが、右眼は、CFUW10xの胴径(30mm)よりPOHの接眼レンズ装着部の外径が2mm程度細いです。この差をなくすために、POH側に1mm厚のゴムを巻いています。これで、CFUW10x及び接眼レンズ装着部の外径は、共に30mm径になりました。

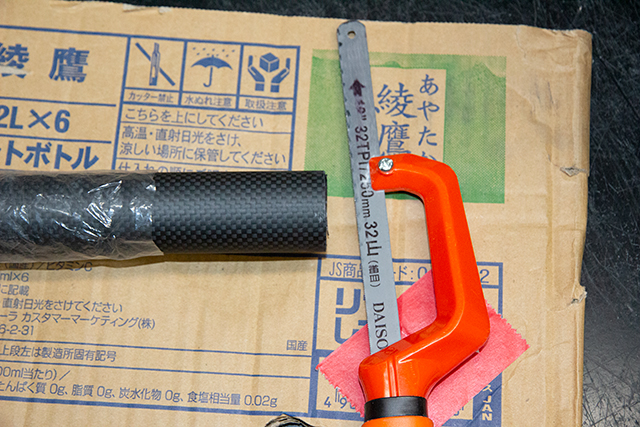

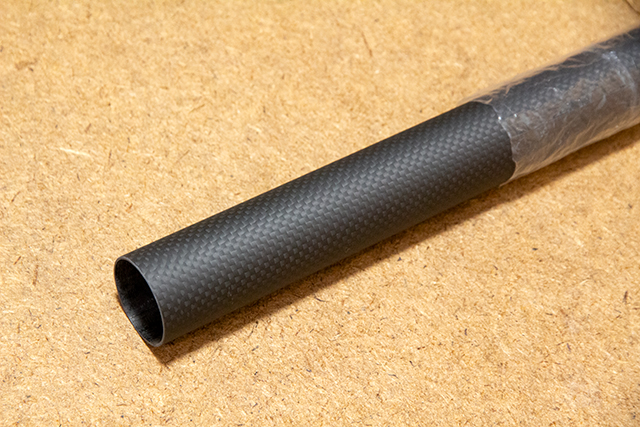

　内径が30mmの炭素繊維管(2000円程度)を購入しました。加工しやすいものと思いました。100円ショップで購入した金切りノコで適当な長さに切断します。

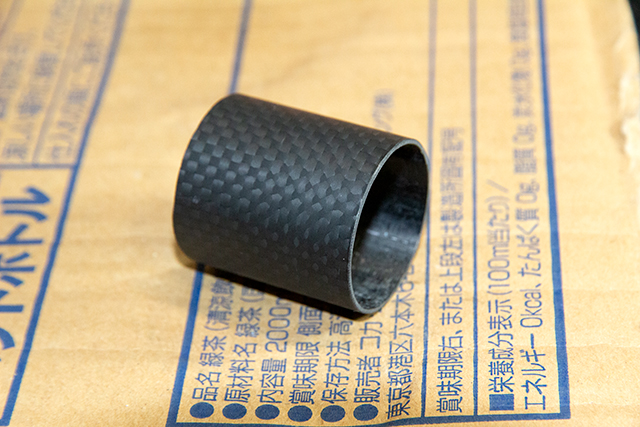

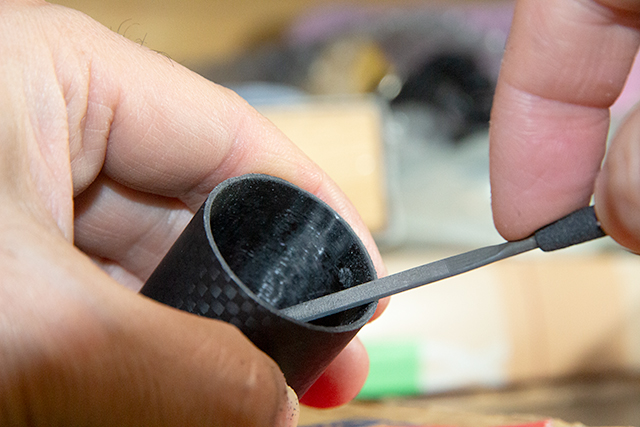

　切口がトゲトゲしているので、ヤスリで滑らかにします。右眼はこれだけです。

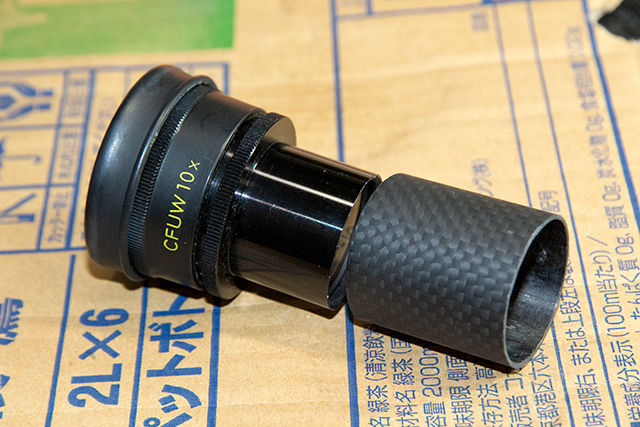

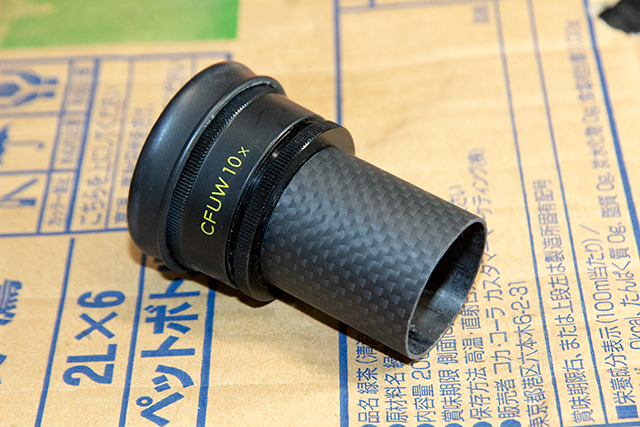

　CFUW10xに装着してみます。ピッタリ入りました。

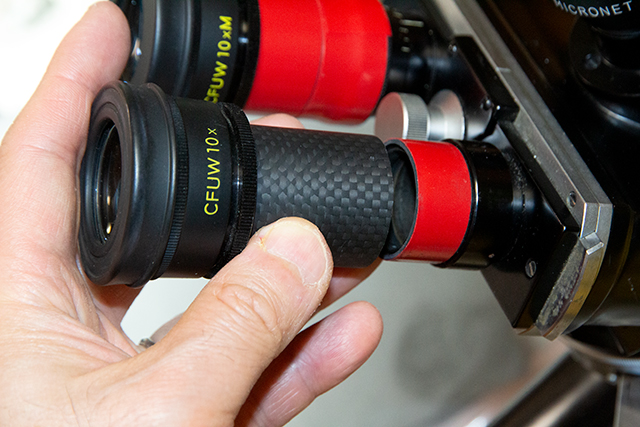

　POHに装着してみます。ピッタリ入りました。



　次は左眼に適用しようと思います。
