作業日:2022.06.11-12
以前、DIY岩石カッターを製作しました。(⇒こちら参照)試運転してみて問題があり、改善しようと思いました。
問題とは、切断しているときに泥が飛散することです。ダイヤモンドブレードの回転方向に向かって飛散します。頭の上から顔面や体に泥を浴びます。体の中心に泥の線が出来る感じ。服を洗って、お風呂で体洗ってと大変でした。また、霧状に周囲に飛ぶため、ウッドデッキの上に粉のような泥が広範囲に撒かれる感じで、後で拭き掃除が大変でした。そこで、岩石カッターにフードを装着し、泥が飛散して作業者及び周囲を汚さないようにしようと思いました。

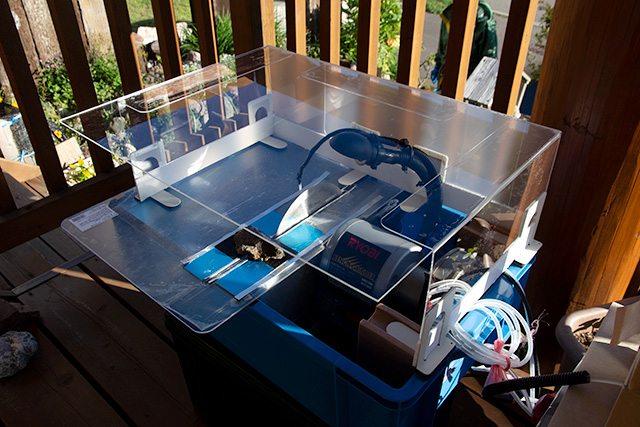

アクリル板とアクリル仕切り版が骨格。ブックエンドを両面テープで固定し足としました。背面をPPシートで被い、ブックエンド間を発泡スチロールのボードを切って当てています。前面だけ覆わずに切断作業ができるようにしています。フードを岩石カッターの上に水平に乗せるため、高さ調整をゴムシートで行い、不安定なところは発泡ベビーブロックにブックエンドの足を乗せています。アクリルが結構いい値段しますね。4500円くらいかかってしまいました。
部品 | 価格 | 調達 | 備考 |
アクリル板 3mm厚 | 2080円 1枚 | ホームセンター | ※天板に使用 |
アクリル 仕切り版 長さ350mm×高150mm | 858円 2個 | ホームセンター | ※左右側面に使用 |
アクリル 仕切り版 長さ300mm×高150mm | 748円 1個 | ホームセンター | ※背面に使用 |
ブックエンド 2個セット | 100円 3個 | 100円ショップ | ※フードの足に使用 |
発泡スチロールのボード | 100円 1枚 | 100円ショップ | ※壁面下部に使用 |
PPシート 乳白色両面光沢 | 100円 1枚 | 100円ショップ | ※背面に使用 |
マジックテープ | 100円 1袋 | 100円ショップ | ※ブックエンド接着で使用 |
発泡ベビーブロック | 100円 2個 | 100円ショップ | ※ブックエンドの足を乗せる台に使用 |
ゴムシート 1mm厚、3mm厚 | 0円 | ホームセンター | 自宅備品 ※フードを載せる際の高さ調整で使用 |
両面テープ | 0円 | 車用品店 | 車いじり余剰品 ※ブックエンド接着で利用 |
両面テープ | 0円 | ホームセンター | 自宅備品 ※ゴムシート接着で利用 |
接着剤 | 0円 | ホームセンター | 自宅備品 ボンドGクリアー プラスチック用 ※背面のPPシート接着で利用 |
合計 | 4522円 |

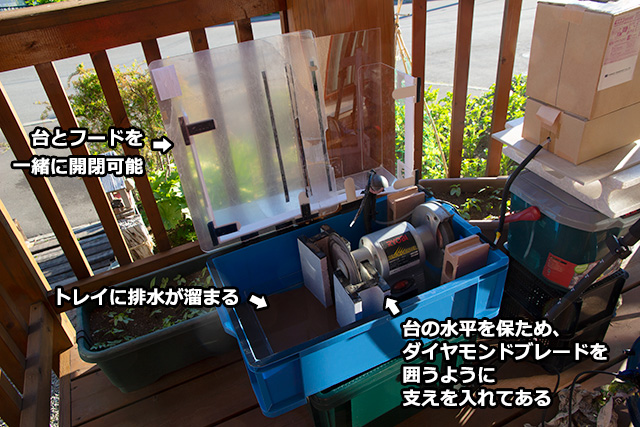

台とフードは一緒に開閉ができるようにしています。排水受けのトレイを作り、ダイヤモンドブレードの下に置いています。作業後にトレイに溜まった排水を捨てることで、他が汚れないようにしています。現状、トレイから水が漏るので直さねばなりません。

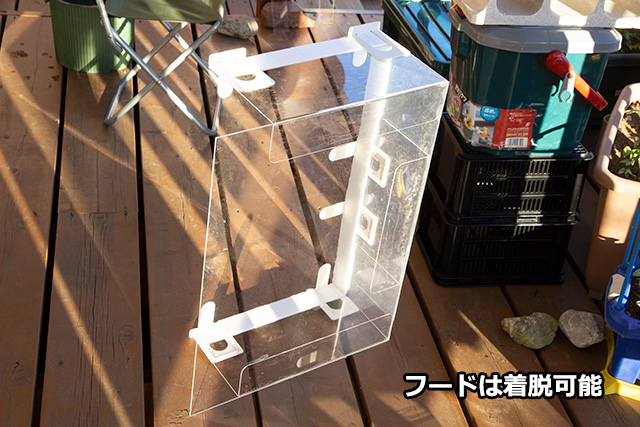

フードは着脱可能にし、作業後に外して掃除しやすいようにしました。岩石カッター自体は、コンテナーからグラインダーと支柱とトレイを取り出せば掃除できます。
フードの効果を確認するため、岩石を切断をした時の動画です。
